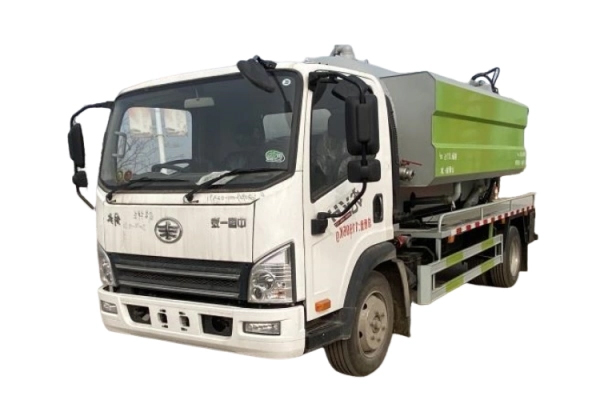

Машина для дноуглубительных работ на трубопроводах: городская подметально-уборочная машина
1. Умение выполнять домашние задания во всех сценариях
Этот пылесос имеет модульную конструкцию, объединяющую функции очистки под высоким давлением и вакуумного всасывания, а также может гибко переключаться между режимами работы. Система водяных пистолетов высокого давления может проникать глубоко в трубопровод для удаления стойких масляных пятен, шлама и мусора; В системе вакуумного всасывания используется мощный вакуумный насос для быстрого извлечения жидких загрязняющих веществ из сложных сред, таких как септики и отстойники, достигая интегрированного рабочего процесса «промывки и всасывания», особенно подходящего для обслуживания трубопроводов на узких улицах, в промышленных парках и жилых районах.
2. Подчеркивайте как защиту окружающей среды, так и надежность
Оснащенный двигателем китайского стандарта выбросов VI, независимо разработанным Jiefang, он использует технологию низкого трения и эффективную систему сгорания для повышения выходной мощности при одновременном снижении расхода топлива и выбросов. Корпус цистерны изготовлен из коррозионностойкой нержавеющей стали в сочетании с клапаном защиты от перелива и уплотнительной конструкцией для предотвращения утечки сточных вод во время транспортировки. Кроме того, эта машина для дноуглубительных работ была проверена в условиях работы на десятки миллионов километров пробега, адаптируясь к экстремальным условиям, таким как высокий холод и высокая температура, обеспечивая долгосрочную стабильную работу.
1. Мощность и конфигурация шасси
Эта машина для очистки и всасывания оснащена двигателем Jiefang Power National VI, который выдает высокий крутящий момент и мощность благодаря технологии электронного асимметричного турбонаддува и оптимизации распределенного сгорания. В сочетании с интеллектуальной системой переключения передач он обеспечивает быстрый старт и стабильное ускорение при вождении. Шасси использует высокопрочную стальную раму и многолистовую рессорную подвеску в сочетании с ведущей в отрасли технологией торможения двигателем, тормозная мощность увеличена на 30%, и она может быть соединена с замедлителем при спуске для обеспечения безопасности вождения.
2. Система очистки под высоким давлением
Это транспортное средство для дноуглубительных работ на трубопроводах оснащено многоступенчатыми центробежными насосами и вращающимися форсунками, которые могут регулировать давление воды и угол распыления, чтобы адаптироваться к очистке трубопроводов с различными диаметрами и степенями засорения. Водяной шланг высокого давления изготовлен из износостойкого материала и оснащен устройством автоматической намотки труб, которое отличается простотой в эксплуатации и экономит место. Бак для чистой воды и бак для сточных вод спроектированы независимо друг от друга, чтобы избежать перекрестного загрязнения и обеспечить быстрое переключение между режимами очистки и всасывания.
3. Вакуумная система всасывания
В этом транспортном средстве для дноуглубительных работ используется объемный вакуумный насос с сильным и стабильным всасыванием, который может всасывать сточные воды, содержащие твердые частицы. Внутренняя часть цистерны оснащена противоволновыми пластинами и отводными конструкциями для уменьшения тряски жидкости во время транспортировки. Всасывающая труба оснащена фильтрами против засорения и быстроразъемными соединениями, поддерживающими вращение на 360 градусов и адаптирующимися к извлечению загрязняющих веществ на сложных участках.
4. Безопасность и гуманизированный дизайн
В верхней части бака установлено устройство сигнализации защиты от переполнения, которое автоматически подает звуковую и визуальную сигнализацию, когда уровень жидкости приближается к верхнему пределу, чтобы предотвратить риск переполнения. Кабина грузовика для уборки и всасывания оснащена системой контроля давления в шинах, изображением заднего хода и системой предупреждения о слепых зонах для повышения эксплуатационной безопасности. Транспортное средство также оснащено аварийным освещением и ящиками для инструментов, что делает его удобным для работы в ночное время и временного обслуживания.
【Технические параметры всего транспортного средства】 |
|||||
Товарный знак продукта |
Бренд Xiangnongda |
Пакет объявлений |
386 |
||
Наименование продукта |
Очистка всасывающей тележки |
Модель продукта |
SGW5120GQWCA6 |
||
Общая масса (кг) |
11995 |
Объем бака (м3) |
8.3 |
||
Номинальная грузоподъемность (кг) |
4750 |
Размеры (мм) |
7120,7020×2320×2950,3050 |
||
Снаряженная масса (кг) |
7050 |
Размер грузового отсека (мм) |
×× |
||
Номинальная пассажировместимость (чел.) |
Общая масса квазиприцепа (кг) |
||||
Вместимость кабины (чел.) |
3 |
Максимальная грузоподъемность седла (кг) |
|||
Угол въезда/Угол съезда (градусы) |
20/12 |
Передняя подвеска/задняя подвеска (мм) |
1155/2065,1155/1965 |
||
Нагрузка на ось (кг) |
4360/7635 |
Максимальная скорость (км/ч) |
100 |
||
Замечания |
Это транспортное средство в основном используется для сброса сточных вод и дноуглубительных работ, основными устройствами являются резервуары и насосы Всего имеется 3 резервуара, включая резервуар для сточных вод посередине и резервуары для чистой воды с обеих сторон Общая емкость корпуса резервуара для сточных вод составляет 6,22 кубических метра, эффективный объем корпуса резервуара для сточных вод составляет 5,93 кубических метра, среда представляет собой жидкие отходы, плотность составляет 800 кг/куб.м, а внешние размеры корпуса цистерны (длина прямого сечения х диаметр) (мм) – 4000 х 1400; Общая емкость бака для чистой воды составляет 2,25 кубических метра, полезная емкость бака для чистой воды составляет 2,15 кубических метра, среда – вода, плотность – 1000 кг/кубический метр, поперечное сечение бака для чистой воды состоит из дуг и многоугольников, а внешние размеры (длина x ширина верхнего конца x ширина нижнего конца x высота) (мм) составляют 3600 × 500 × 600 × 1000. Баки для сточных вод и баки для чистой воды не могут быть загружены и транспортированы одновременно Только с использованием колесной базы 3900 мм Боковая задняя защита изготовлена из материала Q235 и сварным соединением. Размер поперечного сечения нижней задней защиты (мм) составляет 100 × 50, а высота нижней задней защиты над землей составляет 430 мм. |
||||
【Технические параметры шасси】 |
|||||
Модель шасси |
CA1120P40K59L4BE6A84 |
Название шасси |
Шасси грузовых автомобилей |
||
Наименование товарного знака |
Бренд «Освобождение» |
Производственное предприятие |
Китай FAW Group Co., Ltd |
||
Количество осей |
2 |
Количество шин |
6 |
||
Колесная база (мм) |
4200,3900 |
||||
Характеристики шин |
245/70R19.5 16PR,8.25R20 16PR,255/70R22.5 16PR |
||||
Количество стальных пластинчатых пружин |
3/3+3,3/7+9,3/10+4,7/10+4,7/10+3,3/4+4 |
Передняя колесная база (мм) |
1738,1761,1726,1751,1815 |
||
Тип топлива |
дизельное топливо |
Задняя колесная база (мм) |
1678,1740,1690,1752,1800,1812 |
||
Нормы выбросов |
GB17691-2018国VI. |
||||
Модель двигателя |
Двигателестроительные предприятия |
Выбросов（мл） |
Мощность (кВт) |
||
WP3NQ160E61 D30TCIF1 КА4ДД1-16Е6 |
Вэйчай пауэр компани лимитед Куньмин Юньнэй Пауэр Ко., Лтд Китай FAW Group Co., Ltd
|
2970 2977 3000 |
118 125 121 |
||
